Вовремя обнаружить неисправность в распределительной панели — задача непростая, к тому же далеко не всегда здесь бывает достаточно внешнего осмотра электрических компонентов и соединений. Термографический контроль — отличный выход из положения, однако тепловизор неспособен «видеть» сквозь стенки стального шкафа. Популярным решением этой проблемы стали так называемые «инфракрасные окна», встраиваемые в стальную оболочку. Такое окно практически не нарушает защитных свойств шкафа, а сквозь него свободно проходят инфракрасные лучи теплового диапазона.

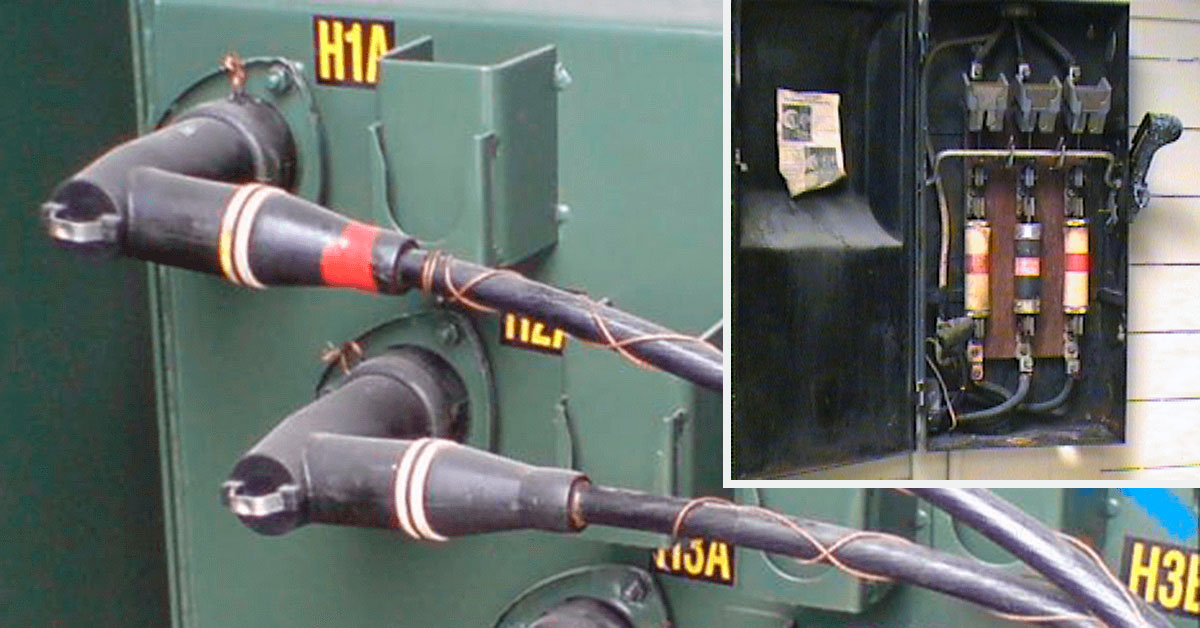

Отказ распределительного оборудования чреват простоями, дорогостоящими ремонтными работами и риском возникновения пожара.

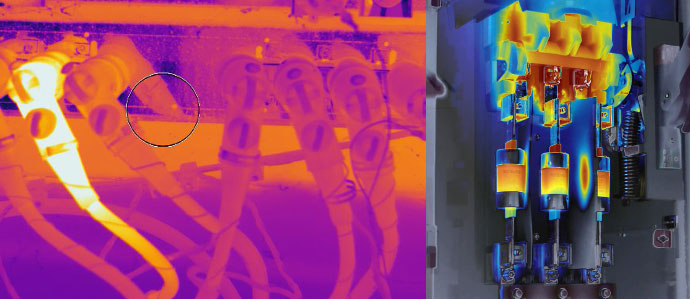

Энергетическое обеспечение нефтегазовой отрасли имеет исключительную важность для стабильного и предсказуемого прохождения процессов добычи, транспортировки и переработки продуктов. Если включить в плановые технические осмотры распределительного оборудования термографическую съёмку, вероятность отказа можно существенно снизить. Проблемные элементы, как правило, до момента отказа испытывают перегрев. Таким образом, повышенная температура элемента может говорить о его неисправности, и своевременная замена позволит избежать дорогостоящих последствий.

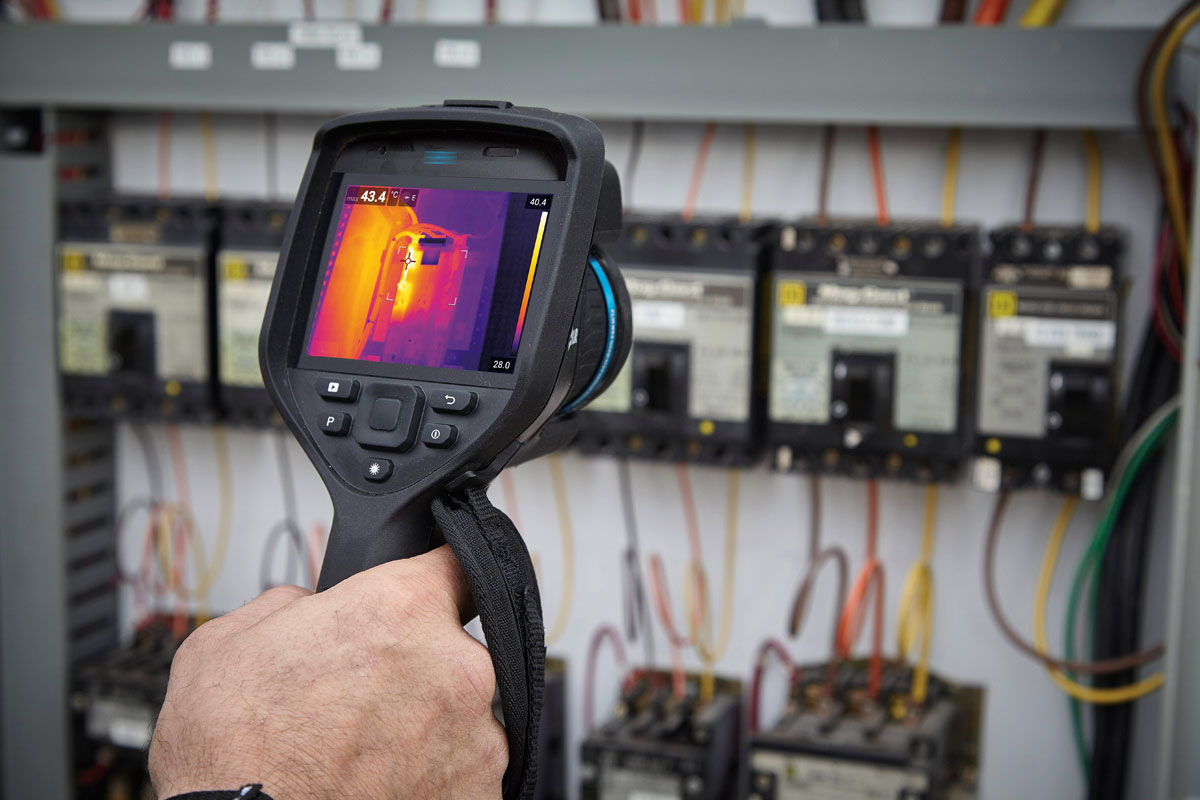

Комбинируя тепловизионные камеры с традиционными средствами электрических измерений, технические службы могут существенно снизить риск внезапной остановки рабочего процесса на предприятиях нефтегазовой отрасли.
Основная сложность при проведении технических инспекций распределительного оборудования состоит в том, что обследуемые объекты находится внутри защищённых шкафов. Чтобы обнаружить локальный перегрев какого-либо элемента панели, необходимо обеспечить доступ к внутренностям шкафа, не прерывая рабочего процесса. Это требует применения целого ряда специальных организационных мер, в частности, обеспечения работников, проводящих техосмотр, средствами индивидуальной защиты.
Без всех этих сложностей можно обойтись, если установить на всех обследуемых шкафах инфракрасные окна — их выпускают многие производители, специализирующиеся на тепловизионных камерах. Такое окно пропускает ИК-лучи ближнего и среднего диапазона, улавливаемые тепловизором, и в то же время сохраняет защитные свойства стальной оболочки шкафа. Само переоборудование — процедура несложная, поскольку монтажные шаблоны для инсталляции входят в комплект поставки окна. С установкой инфракрасных окон трудозатраты на плановые технические осмотры электрооборудования с применением тепловизоров существенно снижаются.

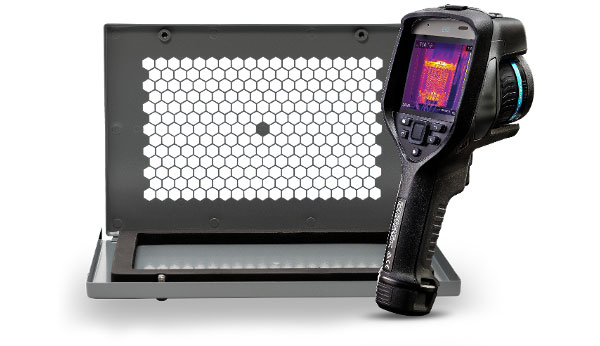

Инфракрасное окно и ручной тепловизор позволяют своевременно осуществлять технические инспекции распределительного оборудования, не вмешиваясь в его работу.
